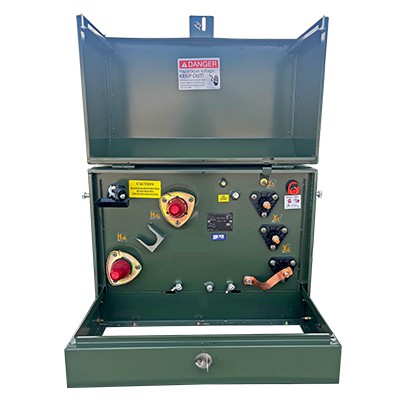

المحول المثبت على الوسادة أحادي الطور هو جهاز كهربائي مدمج ومستقل يستخدم لتحويل الجهد وتوزيعه في أنظمة الطاقة أحادية الطور. تم تصميم هذه المحولات عادةً للتركيب الخارجي، ويتم تركيبها على منصات خرسانية لتوفير الاستقرار والحماية. إنها تلعب دورًا حاسمًا في خفض الكهرباء ذات الجهد العالي من خطوط توزيع المرافق إلى الفولتية المنخفضة المناسبة للاستخدام السكني أو التجاري أو الصناعي. تُستخدم المحولات المثبتة على الوسادة أحادية الطور بشكل شائع في المناطق الحضرية والضواحي حيث تكون اعتبارات المساحة والعوامل الجمالية مهمة. يتضمن تصميمها ميزات مثل مستويات العزل العالية، والمرفقات الواقية، وغالبًا ما يشتمل على ميزات مثل الصمامات والمفاتيح ومانعات الصواعق لتعزيز السلامة والوظائف. تساهم هذه المحولات في التوزيع الفعال والموثوق للطاقة الكهربائية في مجموعة متنوعة من التطبيقات، مما يوفر حلاً عمليًا لأنظمة توزيع الطاقة اللامركزية.
مزايا المحولات المثبتة على وسادة أحادية الطور
تصميم موفر للمساحة
المحولات المثبتة على الوسادة أحادية الطور مدمجة ومصممة للتركيبات الخارجية، مما يجعلها موفرة للمساحة ومناسبة للبيئات الحضرية والضواحي حيث تكون المساحة محدودة.
سهولة التركيب
يعد تركيب المحولات المثبتة على اللوحة أحادية الطور أمرًا بسيطًا نسبيًا. وقد تم تجميعها مسبقًا واختبارها في المصنع، مما يبسط عمليات التثبيت في الموقع ويقلل الحاجة إلى أعمال بناء واسعة النطاق.
انخفاض التأثير البيئي
إن احتواء هذه المحولات في حاويات محكمة الغلق يساعد على منع تسرب النفط ويقلل من مخاطر التلوث البيئي. وتتوافق هذه الحماية البيئية مع المعايير واللوائح الحديثة.
ميزات السلامة المحسنة
غالبًا ما تكون المحولات المثبتة على لوحة أحادية الطور مجهزة بميزات أمان مدمجة مثل الصمامات والمفاتيح ومانعات الصواعق. تساهم هذه الميزات في تحسين السلامة والحماية من الأخطاء وسهولة الصيانة.
فريق فني
يتعاون فريقنا المحترف ويتواصل بشكل فعال مع بعضهم البعض، وهم ملتزمون بتقديم نتائج عالية الجودة. إنهم قادرون على التعامل مع التحديات والمشاريع المعقدة التي تتطلب خبرتهم وخبرتهم المتخصصة.
ابتكار
نحن ملتزمون بتحسين أنظمتنا باستمرار، مع ضمان أن تكون التكنولوجيا التي نقدمها متطورة دائمًا.
وقفة واحدة حل
يمكننا تقديم مجموعة من الخدمات، بدءًا من الاستشارة والمشورة وحتى تصميم المنتج وتسليمه. إنها وسيلة مريحة للعملاء، حيث يمكنهم الحصول على كل المساعدة التي يحتاجونها في مكان واحد.
خدمة 24 ساعة عبر الإنترنت
نحن نحاول الرد على جميع المخاوف خلال 24 ساعة وفرقنا دائمًا تحت تصرفك في حالة حدوث أي حالات طوارئ.
مبدأ العمل للمحول المثبت على وسادة أحادية الطور
يعتمد مبدأ العمل للمحول المثبت على وسادة أحادية الطور على المبادئ الأساسية للحث الكهرومغناطيسي. تعمل هذه المحولات على مبدأ أن المجال المغناطيسي المتغير يحفز الجهد في ملف قريب. في المحولات المثبتة على وسادة أحادية الطور، يوجد عادةً ملفان ملفوفان حول قلب حديدي مشترك: الملف الأولي والملف الثانوي.
عندما يتدفق التيار المتردد (AC) عبر الملف الأولي، فإنه يولد مجالًا مغناطيسيًا يتناوب الاتجاه مع التغيرات في شكل موجة التيار المتردد. يؤدي هذا المجال المغناطيسي المتغير إلى إحداث جهد في الملف الثانوي من خلال الحث الكهرومغناطيسي. يتناسب الجهد المستحث في الملف الثانوي مع نسبة دوران الملفات، مما يسمح بتحويل الجهد. إن القلب، المصنوع عادةً من الحديد الرقائقي أو المواد المغناطيسية الأخرى، يعزز الاقتران المغناطيسي بين الملفات، مما يسهل نقل الطاقة بكفاءة. يضمن تصميم المحول أن تكون اللفات الأولية والثانوية معزولة كهربائيًا أثناء اقترانها مغناطيسيًا.
المواد المستخدمة في المحولات المثبتة على وسادة أحادية الطور
المادة الأساسية
عادة ما يكون قلب المحول مصنوعًا من فولاذ السيليكون الرقائقي. توفر هذه المادة نفاذية مغناطيسية عالية، مما يقلل من فقدان الطاقة ويضمن التدفق المغناطيسي الفعال داخل المحول.
اللفات
عادة ما تكون اللفات الأولية والثانوية مصنوعة من موصلات النحاس أو الألومنيوم. توفر هذه المواد موصلية كهربائية جيدة ومناسبة لمتطلبات حمل التيار للمحول.
المواد العازلة
يتم استخدام مواد عازلة مختلفة لفصل وعزل المكونات الموصلة، مما يمنع الانهيار الكهربائي. قد يشمل العزل مواد مثل الورق المشرب بالزيت أو راتنجات الإيبوكسي أو غيرها من أنظمة العزل المتقدمة.
مادة الضميمة
عادةً ما تكون العلبة أو الخزان الذي يضم المحول مصنوعًا من مواد قوية مثل الفولاذ أو الألومنيوم. يضمن اختيار المواد الحماية ضد العوامل البيئية والتأثيرات الميكانيكية والتآكل.
زيت
العديد من المحولات المثبتة على الوسادة تكون مغمورة بالزيت، والزيت العازل المستخدم عادة ما يكون زيتًا معدنيًا أو، في بعض الحالات، بدائل صديقة للبيئة مثل زيوت الإستر الطبيعية أو السوائل الاصطناعية. يوفر الزيت العزل الكهربائي والتبريد الفعال للمحول.
البطانات
غالبًا ما تكون البطانات، التي تستخدم لتوصيل الموصلات الخارجية بالمحول، مصنوعة من الخزف أو المواد المركبة. توفر هذه المواد عزلًا كهربائيًا جيدًا وقوة ميكانيكية.
مكونات المحولات المثبتة على وسادة أحادية الطور
جوهر
يتكون القلب عادةً من فولاذ السيليكون الرقائقي ويوفر مسار ممانعة منخفضة للتدفق المغناطيسي الناتج عن الملف الأولي. جوهر أمر بالغ الأهمية لنقل الطاقة بكفاءة وتقليل الخسائر.
اللفات الأولية والثانوية
يستقبل الملف الأولي جهد الدخل، بينما يسلم الملف الثانوي جهد الخرج. يتكون كلا الملفين من موصلات من النحاس أو الألومنيوم، مما يضمن التوصيل الكهربائي الأمثل.
المواد العازلة
يتم استخدام مواد عازلة مختلفة لفصل وعزل اللفات والمكونات الموصلة الأخرى. تشمل المواد الشائعة الورق المشرب بالزيت أو راتنجات الإيبوكسي أو أنظمة العزل المتقدمة الأخرى.
زيت عازل
في المحولات المغمورة بالزيت، يتم استخدام زيت عازل، مثل الزيوت المعدنية أو البدائل الصديقة للبيئة مثل زيوت الإستر الطبيعية، لتوفير العزل الكهربائي والتبريد الفعال.
خزان أو الضميمة
يحتوي الخزان أو العلبة على مكونات المحول، مما يوفر الحماية ضد العوامل البيئية، والتأثيرات الميكانيكية، ويضمن السلامة. عادة ما تكون مصنوعة من الفولاذ أو الألومنيوم.
البطانات
البطانات عبارة عن أجهزة عازلة تستخدم لتوصيل الموصلات الخارجية بالمحول. غالبًا ما تكون مصنوعة من البورسلين أو المواد المركبة، مما يوفر العزل الكهربائي والقوة الميكانيكية.
اضغط على المغير
إذا كانت مجهزة بمغير الصنبور، فإنه يسمح بضبط نسبة اللفات، وبالتالي، جهد الخرج. يشتمل مبدل الصنبور عادةً على جهات اتصال وآلية لتغيير نقاط الاتصال الموجودة على الملف.
جهاز تخفيف الضغط
لمنع تراكم الضغط الزائد داخل المحول، غالبًا ما يتم تركيب جهاز تخفيف الضغط. تساعد ميزة الأمان هذه على حماية المحول من التلف في حالة حدوث أخطاء داخلية.
عملية إنتاج المحولات المثبتة على وسادة أحادية الطور
شراء المواد:بمجرد الانتهاء من التصميم، يتم شراء المواد مثل الفولاذ السيليكوني الرقائقي للقلب، وموصلات النحاس أو الألومنيوم للملفات، والمواد العازلة، ومواد الخزانات، والمكونات الأخرى من موردين موثوقين.
التصنيع الأساسي:يتم قطع صفائح فولاذ السيليكون المصفحة وتكديسها لتشكل القلب. يتم بعد ذلك تجميع القلب، مما يضمن مسارًا مغناطيسيًا منخفض المقاومة لنقل الطاقة بكفاءة.
تجميع لف:يتم إنشاء اللفات الأولية والثانوية باستخدام موصلات النحاس أو الألومنيوم. يتم لف اللفات بعناية حول القلب، وفقًا لمواصفات التصميم. يتم تطبيق المواد العازلة لفصل اللفات ومنع الانهيار الكهربائي.
تصنيع الخزان:يتم تصنيع الخزان أو العلبة، عادة، من الفولاذ أو الألومنيوم. وهو مصمم لإيواء مكونات المحول بشكل آمن، مما يوفر الحماية ضد العوامل البيئية.
تجميع المكونات:يتم تجميع القلب، واللفات، والمواد العازلة، والمكونات الأخرى في الخزان. يتم الحرص على ضمان المحاذاة الصحيحة والعزل والسلامة الميكانيكية للمحول.
تعبئة الزيت:إذا كان المحول مغمورًا بالزيت، يتم ملء الزيت العازل بعناية في الخزان. يوفر الزيت العزل الكهربائي ويعمل كمبرد. تتضمن عملية التعبئة تفريغ الغاز لإزالة الهواء والرطوبة من الزيت.
اختبارات:يخضع المحول لاختبارات صارمة للتحقق من أدائه الكهربائي والميكانيكي. تشمل الاختبارات الشائعة اختبارات قوة العزل الكهربائي، واختبارات مقاومة العزل، واختبارات نسبة الدوران، واختبارات الحمل. وهذا يضمن أن المحول يلبي المعايير المحددة ومعايير الأداء.
تطبيق المحولات المثبتة على وسادة أحادية الطور
المناطق التجارية والتجارية
يتم استخدام هذه المحولات في المناطق التجارية والتجارية لتسهيل توزيع الطاقة الكهربائية على المكاتب والمحلات التجارية والمؤسسات التجارية الأخرى. يعد تصميمها الموفر للمساحة ذا قيمة في المناطق ذات المساحة المحدودة.
منشأت صناعية
غالبًا ما تستخدم المجمعات الصناعية ومنشآت التصنيع المحولات المثبتة على وسادة أحادية الطور لتوزيع الطاقة بكفاءة داخل المبنى. يمكن وضع المحولات بشكل استراتيجي لتلبية متطلبات الجهد المحددة للآلات الصناعية.
المؤسسات التعليمية
يمكن للمدارس والكليات والجامعات استخدام هذه المحولات لتوزيع الطاقة عبر الحرم الجامعي. تعتبر قدرة المحولات على الاندماج مع البيئة المحيطة مفيدة في البيئات التعليمية.
خدمات الرعاية الصحية
قد تقوم المستشفيات ومنشآت الرعاية الصحية بنشر محولات أحادية الطور مثبتة على وسادة لضمان إمدادات طاقة موثوقة للمعدات الطبية والإضاءة والأنظمة الحيوية الأخرى. يعد التصميم المدمج للمحولات مفيدًا في البنية التحتية للرعاية الصحية.
المناطق الترفيهية
قد تستخدم المتنزهات والمناطق الترفيهية والمرافق الرياضية هذه المحولات لتوزيع الطاقة على أنظمة الإضاءة وأكشاك الامتياز وغيرها من المرافق. التكامل الجمالي للمحولات مناسب للأماكن الترفيهية العامة.
المواقع النائية والريفية
في المناطق النائية أو الريفية، يمكن نشر المحولات المثبتة على وسادة أحادية الطور لتوفير الكهرباء للمجتمعات المعزولة. يسمح تصميمها بالتركيب السهل في المناطق التي قد تكون فيها قيود المساحة أقل إثارة للقلق.
كيفية تركيب محول مثبت على وسادة أحادية الطور
النقل وتحديد المواقع
انقل المحول المثبت على الوسادة أحادي الطور بعناية إلى موقع التثبيت. استخدم معدات الرفع المناسبة واتبع بروتوكولات السلامة أثناء النقل. ضع المحول بشكل آمن على الأساس المجهز، مع ضمان المحاذاة الصحيحة.
توصيلات كهربائية
إجراء التوصيلات الكهربائية اللازمة حسب مواصفات المحول والكود الكهربائي المحلي. قم بتوصيل الموصلات الأولية والثانوية بشكل آمن، مع اتباع ممارسات العزل والإنهاء المناسبة. إذا كان المحول يشتمل على مبدل صنبور، فتأكد من توصيله بشكل صحيح.
التأريض
إنشاء نظام تأريض موثوق للمحول. تعتبر التوصيلات الأرضية ضرورية للسلامة والسلامة التشغيلية. اتبع لوائح التأريض المحلية وتأكد من ربط المحول بالأرض بشكل فعال.
تعبئة واختبار الزيت
إذا كان المحول مغمورًا بالزيت، فاملأ الخزان بالزيت العازل المحدد. قم بإجراء عملية التفريغ لإزالة الهواء والرطوبة من الزيت. إجراء الاختبارات الأولية، بما في ذلك اختبارات قوة العزل الكهربائي، للتأكد من أن الزيت والعزل يلبيان المعايير المطلوبة.
ميزات الحماية والسلامة
التحقق من الأداء السليم لأجهزة الحماية مثل الصمامات والمفاتيح ومرحل Buchholz وميزات السلامة الأخرى. تأكد من معايرة جميع أجهزة الحماية بشكل صحيح وضبطها لتوفير حماية فعالة ضد الأخطاء.
كيف تساهم المحولات المثبتة على وسادة أحادية الطور في الشبكة الكهربائية
تساهم المحولات المثبتة على الوسادة أحادية الطور بشكل كبير في الشبكة الكهربائية من خلال العمل كمكونات أساسية في شبكة التوزيع. تلعب هذه المحولات دورًا حاسمًا في النقل الفعال والآمن للطاقة الكهربائية من مستويات الجهد العالي إلى مستويات الجهد المنخفض، مما يجعلها مناسبة لتطبيقات متنوعة. وتتمثل إحدى المساهمات الأساسية في قدرتها على تسهيل التوزيع اللامركزي للكهرباء، خاصة في المناطق ذات المساحة المحدودة أو الاعتبارات الجمالية. إن التصميم المدمج وإمكانية التثبيت الخارجي للمحولات المثبتة على وسادة أحادية الطور تجعلها مناسبة تمامًا للبيئات الحضرية والضواحي والسكنية.
تعمل هذه المحولات على تعزيز موثوقية الشبكة من خلال خفض الجهد للتوزيع المحلي، مما يضمن حصول المستخدمين النهائيين على الكهرباء بمستويات مناسبة. ويساعد انتشارها في مختلف القطاعات، بما في ذلك الأحياء السكنية والمناطق التجارية والمرافق الصناعية، على تلبية الاحتياجات المتنوعة للمجتمعات من الكهرباء. علاوة على ذلك، تساهم المحولات المثبتة على الوسادة أحادية الطور في سلامة الشبكة ومرونتها من خلال ميزات مثل أجهزة الحماية وأنظمة التأريض والعزل الموثوق. إنها تلعب دورًا في منع وتخفيف الأعطال الكهربائية، مما يعزز الاستقرار العام لنظام التوزيع.
ما هي كفاءة المحولات المثبتة على وسادة أحادية الطور
تشير كفاءة المحول المثبت على لوحة أحادية الطور إلى قدرته على تحويل الطاقة الكهربائية بأقل قدر من فقدان الطاقة أثناء عملية تحويل الجهد. بشكل عام، يتم التعبير عنها كنسبة مئوية، وتتأثر كفاءة المحولات بعوامل مثل المواد الأساسية والملفات، والتصميم، وظروف الحمل، والزيت العازل المستخدم.
تم تصميم المحولات الحديثة المثبتة على الوسادة أحادية الطور مع التركيز على تحقيق مستويات عالية من الكفاءة. يساهم استخدام مواد عالية الجودة، مثل التصفيحات الأساسية الفعالة والملفات الموصلة، في تقليل فقد الطاقة. بالإضافة إلى ذلك، فإن التقدم في تصميم المحولات، بما في ذلك أنظمة التبريد وتقنيات العزل المحسنة، يزيد من تعزيز الكفاءة العامة. تكون الكفاءة أعلى عادةً عندما يعمل المحول بالقرب من سعته المقدرة. عند الأحمال الأخف، قد تنخفض الكفاءة بسبب الخسائر الثابتة المرتبطة بالخسائر الأساسية ومقاومة اللف.
كيف يمكنك تبريد محول مثبت على وسادة أحادية الطور
يعد التبريد في محول مثبت على وسادة أحادية الطور أمرًا ضروريًا للحفاظ على درجات حرارة التشغيل المثالية وضمان الأداء الفعال. يتم استخدام عدة طرق لتبريد هذه المحولات، اعتمادًا على تصميمها وتطبيقها. طريقتا التبريد الأساسيتان هما
الحمل الحراري الطبيعي (التبريد الذاتي)
غالبًا ما تعتمد المحولات المثبتة على وسادة أحادية الطور على الحمل الحراري الطبيعي للتبريد. تم تصميم المحول بزعانف تبريد أو مشعات تزيد من مساحة السطح المعرضة للهواء المحيط. أثناء تشغيل المحول وتسخينه، يساعد الدوران الطبيعي للهواء حول أسطح التبريد على تبديد الحرارة. تعتبر هذه الطريقة فعالة بالنسبة للمحولات ذات معدلات الطاقة المنخفضة وحيث يمكن تلبية متطلبات التبريد عن طريق الهواء المحيط.
تبريد الهواء القسري
في الحالات التي قد لا يوفر فيها الحمل الحراري الطبيعي التبريد الكافي، خاصة بالنسبة للمحولات ذات معدلات الطاقة الأعلى، يتم استخدام تبريد الهواء القسري. يتضمن ذلك استخدام المراوح أو المنافيخ لتدوير الهواء بشكل فعال على أسطح تبريد المحولات. يعزز الهواء القسري تبديد الحرارة، مما يسمح للمحول بالعمل بأحمال أعلى دون ارتفاع درجة الحرارة. يعد تبريد الهواء القسري مفيدًا بشكل خاص في البيئات ذات درجات الحرارة المحيطة المرتفعة أو حيث يكون التبريد الإضافي ضروريًا.
يعتمد الاختيار بين الحمل الحراري الطبيعي وتبريد الهواء القسري على عوامل مثل تصنيف طاقة المحول، والتطبيق، والظروف البيئية، والمستوى المطلوب من كفاءة التبريد. يقوم المصنعون بتصميم المحولات بعناية للتأكد من أن طريقة التبريد المحددة تلبي معايير الأداء المحددة وتضمن درجات حرارة التشغيل الآمنة.
في كلتا طريقتي التبريد، يلعب الزيت العازل الموجود داخل المحول أيضًا دورًا في تبديد الحرارة. يمتص الزيت الحرارة المتولدة أثناء التشغيل وينقلها إلى أسطح التبريد، حيث يتم تبديدها بعد ذلك في الهواء المحيط. تعد المراقبة المنتظمة لدرجة حرارة تشغيل المحول ونظام التبريد أمرًا ضروريًا لضمان بقائه ضمن الحدود الآمنة. يساهم التبريد المناسب في كفاءة المحول وطول عمره وأدائه الموثوق في تطبيقات التوزيع الكهربائية المختلفة.
كيف تساهم المحولات المثبتة على وسادة أحادية الطور في الحفاظ على الطاقة
تساهم المحولات المثبتة على الوسادة أحادية الطور في الحفاظ على الطاقة من خلال تصميمها وكفاءتها التشغيلية. تلعب هذه المحولات دورًا حاسمًا في نظام التوزيع الكهربائي، مما يضمن نقل الطاقة وتوزيعها بأقل قدر من الخسائر.
تصميم عالي الكفاءة
تم تصميم المحولات الحديثة المثبتة على وسادة أحادية الطور مع التركيز على الكفاءة العالية، وذلك باستخدام مواد متقدمة وتقنيات بناء لتقليل فقد الطاقة أثناء عملية تحويل الجهد.
01
المواد الأساسية واللف الأمثل
إن استخدام مواد أساسية عالية الجودة، مثل فولاذ السيليكون الرقائقي، ومواد لف موصلة، مثل النحاس أو الألومنيوم، يساهم في تقليل فقد القلب ومقاومة اللف. هذا التحسين يعزز الكفاءة الشاملة للمحول.
02
أنظمة تبريد فعالة
تشتمل المحولات على أنظمة تبريد فعالة، إما من خلال الحمل الحراري الطبيعي أو تبريد الهواء القسري. ويضمن الحفاظ على درجات حرارة التشغيل المثالية عدم إهدار الطاقة كحرارة زائدة، مما يساهم في الحفاظ على الطاقة بشكل عام.
03
كفاءة التحميل
تم تصميم المحولات المثبتة على الوسادة أحادية الطور لتعمل بكفاءة ضمن نطاق تحميل محدد. من خلال مطابقة قدرة المحول مع متطلبات الحمل الفعلية، يتم تقليل هدر الطاقة بسبب قلة الاستخدام أو التحميل الزائد.
04
اعتبارات بيئية
إن استخدام الزيوت العازلة الصديقة للبيئة، مثل الاسترات الطبيعية أو السوائل الاصطناعية، يتوافق مع أهداف الحفاظ على الطاقة عن طريق تقليل التأثير البيئي المرتبط بتشغيل المحولات. توفر هذه الزيوت خصائص عزل وتبريد فعالة مع كونها أكثر استدامة.
05
يتضمن استكشاف الأخطاء وإصلاحها في المحول المثبت على لوحة أحادية الطور نهجًا منظمًا لتحديد ومعالجة المشكلات المحتملة التي تؤثر على أدائه. فيما يلي الخطوات الأساسية لاستكشاف الأخطاء وإصلاحها
الفحص العيني
ابدأ بإجراء فحص بصري شامل للمحول، والتحقق من وجود أي علامات للضرر المادي، أو تسرب الزيت، أو الوصلات المفكوكة. التأكد من أن محيط المحول واضح وخالي من العوائق.
فحوصات درجة الحرارة
مراقبة درجة حرارة التشغيل للمحول. قد تشير التغيرات غير الطبيعية في درجات الحرارة إلى مشكلات تتعلق بالتبريد أو التحميل الزائد. يمكن استخدام التصوير الحراري بالأشعة تحت الحمراء لتحديد النقاط الساخنة.
تحليل الزيت
إجراء تحليل الزيت لتقييم حالة الزيت العازل. قد تشير المستويات المرتفعة من الرطوبة أو الملوثات أو المنتجات الثانوية للتحلل إلى مشكلات محتملة. إجراء اختبارات مثل تحليل الغاز المذاب للكشف المبكر عن الأعطال الداخلية.
الاختبارات الكهربائية
إجراء الاختبارات الكهربائية، بما في ذلك اختبارات مقاومة العزل واختبارات قوة العزل الكهربائي، لتقييم سلامة أنظمة العزل. التحقق من وجود قراءات جهد غير طبيعية، والتحقق من أن الفولتية الأولية والثانوية ضمن الحدود المحددة.
تحقق من أجهزة الحماية
التحقق من الأداء السليم لأجهزة الحماية، مثل الصمامات والمرحلات. تأكد من معايرة هذه الأجهزة بشكل مناسب وإعدادها للاستجابة للظروف غير الطبيعية، مما يوفر حماية فعالة ضد الأخطاء.
اضغط على التفتيش المغير
إذا كان المحول يحتوي على مبدل صنبور، قم بفحص تشغيله. تحقق من وجود أي مشكلات في تغيير نسبة المنعطفات وتأكد من أن جهات اتصال مبدل الصنبور في حالة جيدة.
فحص نظام التأريض
تأكد من أن نظام التأريض للمحول سليم وفعال. يعد الاتصال الأرضي الموثوق به أمرًا ضروريًا للسلامة والتشغيل السليم.
تم تصميم المحولات المثبتة على وسادة أحادية الطور للتعامل مع تطبيقات الجهد العالي بكفاءة وموثوقية. فيما يلي الاعتبارات الأساسية حول كيفية إدارة هذه المحولات للجهد العالي
تحويل الجهد
تعد المحولات المثبتة على الوسادة أحادية الطور مسؤولة بشكل أساسي عن تحويل الفولتية الأولية العالية إلى الفولتية الثانوية المنخفضة المناسبة للتوزيع. يتم تحقيق تحويل الجهد هذا من خلال تفاعل الملفين الأولي والثانوي، وفقًا لمبادئ الحث الكهرومغناطيسي.
أنظمة العزل
تتطلب تطبيقات الجهد العالي أنظمة عزل قوية لمنع الانهيار الكهربائي وضمان سلامة المحولات وسلامتها. تتضمن المحولات المثبتة على وسادة أحادية الطور مواد عزل متقدمة، مثل الورق المشرب بالزيت أو السوائل العازلة الاصطناعية، لتوفير قوة عازلة فعالة.
قوة عازلة
يلعب الزيت العازل الموجود داخل المحول دورًا حاسمًا في الحفاظ على قوة العزل الكهربائي. ويتم اختيار الزيت ومعالجته ليتحمل الضغط الكهربائي العالي ويوفر عزلاً فعالاً، مما يضمن قدرة المحول على التعامل مع الجهد العالي دون انقطاع.
التصميم الأساسي والمتعرج
يعد تصميم قلب المحول ولفائفه أمرًا بالغ الأهمية في إدارة الفولتية العالية. تساهم المواد عالية الجودة، مثل الفولاذ السيليكوني الرقائقي للقلب والمواد الموصلة مثل النحاس أو الألومنيوم للملفات، في تقليل الخسائر وتعزيز قدرة المحول على التعامل مع مستويات الجهد العالي.
تصنيف BIL (مستوى النبض الأساسي).
يتم تعيين تصنيف مستوى النبض الأساسي (BIL) للمحولات المثبتة على وسادة أحادية الطور، مما يشير إلى قدرتها على تحمل البرق والجهد الزائد العابر. يضمن تصنيف BIL أن المحول يمكنه تحمل ارتفاع الجهد العالي دون المساس بعزله.
تنظيم الجهد
تم تصميم هذه المحولات لتوفير جهد ثانوي مستقر ومنظمة على الرغم من الاختلافات في الجهد الأساسي الوارد. تساعد آليات تنظيم الجهد، بما في ذلك مبدلات الصنبور، في الحفاظ على جهد خرج ثابت في ظل ظروف الحمل والإدخال المتغيرة.
مانعات الصواعق
في تطبيقات الجهد العالي، يمكن تركيب مانعات الصواعق لحماية المحول من ظروف الجهد الزائد الناجمة عن أحداث البرق أو التبديل. تقوم مانعات الصواعق بتحويل الجهد الزائد إلى الأرض، مما يمنع تلف المحول.
كيفية الحفاظ على المحولات المثبتة على وسادة أحادية الطور
عمليات فحص بصرية منتظمة
قم بإجراء فحوصات بصرية منتظمة للتحقق من وجود أي علامات للضرر الجسدي أو تسرب الزيت أو التوصيلات المفكوكة. قم بفحص المناطق المحيطة بالمحول للتأكد من التهوية المناسبة والوصول الواضح.
مراقبة درجة الحرارة
مراقبة درجة حرارة التشغيل للمحول. قد تشير التغيرات غير الطبيعية في درجات الحرارة إلى مشكلات تتعلق بالتبريد أو التحميل الزائد. يمكن استخدام التصوير الحراري الدوري بالأشعة تحت الحمراء لتحديد النقاط الساخنة.
أخذ عينات النفط وتحليلها
إجراء أخذ عينات الزيت الروتينية وتحليلها لتقييم حالة الزيت العازل. يمكن أن يوفر تحليل الزيت نظرة ثاقبة للمشكلات المحتملة مثل محتوى الرطوبة أو التلوث أو التدهور.
اتبع توصيات الشركة المصنعة لفترات اختبار الزيت.
الاختبارات الكهربائية
إجراء اختبارات كهربائية دورية، بما في ذلك اختبارات مقاومة العزل واختبارات قوة العزل، لتقييم سلامة نظام العزل. تأكد من أن الفولتية الأولية والثانوية ضمن الحدود المحددة. تحقق بانتظام من تشغيل أجهزة الحماية.
صيانة مغير الصنبور
إذا كان المحول مزودًا بمغير الصنبور، قم بفحصه وصيانته. تأكد من أن جهات اتصال مبدل الصنبور في حالة جيدة وأن الآلية تعمل بشكل صحيح.
فحص نظام التأريض
قم بالفحص الدوري لنظام التأريض الخاص بالمحول للتأكد من فعاليته. يعد الاتصال الأرضي الموثوق به أمرًا ضروريًا للسلامة والتشغيل السليم.
النظافة
حافظ على نظافة المحول والمناطق المحيطة به. إزالة الأوساخ والحطام والنباتات التي قد تعيق التهوية. تأكد من أن زعانف التبريد أو المشعاعات خالية من العوائق.
فيديو
الشهادات
مصنعنا
تقع شركة Jiangsu Yawei Transformer Co., Ltd. في مدينة Hai'an، مقاطعة Jiangsu، الصين. نحن شركة متخصصة في تصنيع محولات الطاقة ومورد للمعدات الكهربائية ذات الجهد العالي، مع التركيز بشكل أساسي على مجال الطاقة، بما في ذلك المحطات الفرعية وأنظمة التوزيع وخطوط النقل. تمكننا أعمالنا العالمية من البقاء في طليعة احتياجات وحلول العملاء الناشئة. من خلال سنوات من الخبرة الهندسية الدولية، مصنعنا قادر على إنتاج المحولات التي تتوافق مع المعايير الدولية المختلفة مثل IEC، IEEE، ANSI، CSA، EN، إلخ.
